diodbaklyse

[Denkan]

håller på att göra ett eget diodbaklyse till hojen....
har sökt här på forumet men har ändå liite frågor kvar om detta...
dioderna är:30mA 2,3V
baklyset är:21/5w
så nu undrar jag om det går att koppla ihop så många dioder att man inte behöver använda något motstånd??
eller isf vad behöver man för motstånd om man kopplar ihop 6st dioder till bakljuset och 6st till bromsljuset?


tacksam för svar



[Phr33k]

Räkna!
U = R * I

där
R = Resistansen i Ohm
I = Strömmen i Ampere
U = Spänningen i Volt

Ohms lag kallas det...



[Phr33k]

Vid närmare eftertanke så är nog inte Ohms lag hela svaret på frågan.
Du vill ju parallellkoppla dioderna, så inte alla slocknar om en går sönder.
Använd denhär formeln för att beräkna motståndet i en parallellkoppling.

1/R=1/R1+1/R2+1/Rn



[Denkan]

Räkna!
U = R * I

där
R = Resistansen i Ohm
I = Strömmen i Ampere
U = Spänningen i Volt

Ohms lag kallas det...

alltså vad är ohm och ampere då??räknade fel för jag fick inget vettigt svar



[ducce uno]

alltså vad är ohm och ampere då??räknade fel för jag fick inget vettigt svar

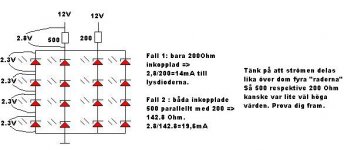

Man skulle kunna göra någonting såhär. (se bifogad ritning)

R1 och R2 borde vara någonting som är minst 200ohm.
Tex. R1=500 ohm , R2=200 ohm.

Då har man sett till att lysdiodernas livslängd inte sätts på spel.

/Martin

edit: Ritningen förbättrad(eller försämrad) vid närmare eftertanke kanske 200 resp 500ohm inte var så bra värden. Nu ska jag inte krångla till det mer.



[Denkan]

Man skulle kunna göra någonting såhär. (se bifogad ritning)

R1 och R2 borde vara någonting som är minst 200ohm.
Tex. R1=500 ohm , R2=200 ohm.

Då har man sett till att lysdiodernas livslängd inte sätts på spel.
/Martin

så du menar att ja skall ha 4 dioder till bromsljuset och 12st till vanliga lyset



[Esquire]

så du menar att ja skall ha 4 dioder till bromsljuset och 12st till vanliga lyset

8st till varje är det väl som han har ritat?



[Denkan]

8st till varje är det väl som han har ritat?

vid närmare eftertanke... jo så är det



[ducce uno]

8st till varje är det väl som han har ritat?

Nej det är faktiskt samma 16st till broms och baklyse.
fast dom lyser starkare när man bromsar.



[Esquire]

Nej det är faktiskt samma 16st till broms och baklyse.
fast dom lyser starkare när man bromsar.

Aha... Jag får skylla på att jag hade maskinteknik och inte elektronik som inriktning sista året på gymnasiet.

<---jag



[neeoo]

ser riktigt bra ut..

jag håller på att bygga nått liknade till min xt660x

men hur är det finns det några regler om hur starkt det ska lysa å så ???
sen är frågan hur man ska montera ihop dioderna ?? måste ju bli i nån snygg låda eller nått....

sen var det ju det där med nummerplåtsbelysning...

Nå får se hur jag bygger... måste riva bakändan på hojjen för att se vad man kan göra =)
men tack för iden om hur man ska löda ihop dioderna...
/N
