Tips om tillverkning av ljuddämpare

[Panzaa]

http://www.clasohlson.se/Product/Product.aspx?id=164692800

Humma...

Diameter dock okänd



[ozeo]

Vals saknar jag tillgång till tyvärr
Finns ingen möjlighet att få assistans? Självklart mot ersättning

behövs ingen vals. bara o rulla med nåt i mitten.

ang bensinskalles guide.
sen vad jag vet så ska de väl inte bara lindas utan fyllas?
lindar gör man väl bara på insatser?



[zilog]

Perf-plåt köper du på tyska eller engelska ebay (finns även rör). Det är en baggis att kapa 3.1315*medel-diameter lång bit och böja mha hammare/skruvstycke runt ett lämpligt rör och loppa/tig:a ihop.

Jag har gjort mina dämpare på den här bilden på det sättet (även ytterhöljet har jag handbankat ur 0.6mm RF-plåt och tig:at ihop):

http://wintermute.csbnet.se/~zilog/hojen/helgen_20120114/2012-01-15_18.32.13.JPG
http://wintermute.csbnet.se/~zilog/hojen/nya_headerbygget_G3_liknande/2011-12-11_01.21.09.JPG
http://wintermute.csbnet.se/~zilog/hojen/nya_headerbygget_G3_liknande/2011-12-11_01.20.34.JPG
http://wintermute.csbnet.se/~zilog/hojen/nya_headerbygget_G3_liknande/2011-12-11_01.21.20.JPG
http://wintermute.csbnet.se/~zilog/hojen/new_stainless_exhaust_cans/
http://wintermute.csbnet.se/~zilog/hojen/nya_headerbygget_G3_liknande/2012-01-05_16.20.10.JPG

Mitt mål är banlegal ljudnivå, så riktigt så enorma burkar behöver du kanske inte ta till..



[Panzaa]

Tack för tipsen boys!
Bakplåt från classe Ohlsson inhandlad idag
Uppdatering kommer



[Panzaa]

Hamen! Jobbet i full gång.
Kommer att bli en liten speciallösning med kombinerad konventionell dämpare med perforerat innerrör/ställbara "spjäll".
Ändstoppet kommer att bli justerbar så att en förbigång kan skapas för att öka flödet, vid ex.vis ett besök på strippen.
Principen kladdade jag dit med en penna på ena runda plåtbiten. För att skapa förbigången vrids brickan ett halvt varv (sätts fast med bultar med mutter på andra sidan).

Rena rövjobbet att svetsa i perforerad tunnplåt med mig-spruta.
Är helsvetsat nu så det bör hålla ihop. Mer bilder kommer framöver



[bensinskalle]

behövs ingen vals. bara o rulla med nåt i mitten.

ang bensinskalles guide.
sen vad jag vet så ska de väl inte bara lindas utan fyllas?
lindar gör man väl bara på insatser?

Ja de gäller väl inte generellt, men de dämpare jag pillat på har varit så. Annars får man fylla upp med mycke ull om man ska fylla ut hela dämparen, men de beror ju förstås på hur diametern på innerröret och ytterröret är. Men lindar man, och lindar hårt, så blir de ju högre ljud helt klart.



[Panzaa]

Happ, fortsatt ett antal timmar idag. Strulande matning till min gamla trojänare fröken ESAB stal halva dagens tid..
Kirrade flänsar i ändarna på det perforerade röret för enklare svetsning. "Ventilfunktionen" med dubbla justerbara brickor påbörjad. Fick endast plats för 7 mm hål, men det är ändock bättre än inget! Justering sker sedemera genom att vrida brickan och därmed öka flödet förbi dämpningen.



[Panzaa]

Kommer att bli en likadan "ventil" i andra änden.



[goshow]

nån som vet vart man får tag på kolfiberör?
mvh



[Intense]

Lyfter denna tråd då.. Jag söker en ljuddämpare med 3" innerdiameter både in och ut. Var tusan hittar man en sådan för hojbruk, det närmsta jag kommer är denna som man skulle kunna bygga ett fäste till och få på en liten rörböj så det inte ser ut som man satt en japsdämp på en hoj. http://www.stylingbutiken.se/rostfri-ljuddampare/2855-0 Men jag är fortfarande osäker på hur det kommer se ut..

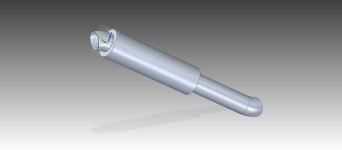

Jag provade att ta måtten härifrån http://www.rakaror.o.se/Snygga-rostfria-sportljuddampare.html och gjorde en cadbild lite snabbt och då ser det ju ok ut men fortfarande osäker på hur det verkligen kommer att se ut sen..



Har av en slump cyklat förbi det där Benkes rostfria för ett par veckor sen och tänkte slå en signal dit, är det mitt sista hopp?



[Mr.Steen]

Jag har den ifrån rakarör, det är påsvetsat en 90 graders böj



[Intense]

Ser ju inte alls så tokigt ut! Får nog bli en sån fast med de raka gavlarna istället
