Plus eller minus?

[sandstream]

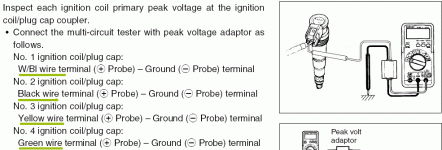

Jag förstår bilden (se nedan) som att de understrukna kablarna är PLUS och de andra (vars färg inte nämns i texten) är MINUS.
Är jag ute och cyklar?



[Gagarin]

Jag förstår bilden (se nedan) som att de understrukna kablarna är PLUS och de andra (vars färg inte nämns i texten) är MINUS.
Är jag ute och cyklar?

Vad bilden säger är att du ska koppla mätinstrumentets plus till respektive understruken färg och instrumentets minus till minus eller om man nu kallar det jord eller chassie.



[Zam]

Du ska mäta mellan de nämnda färgerna och jord, jag antar att -polen på batteriet t.ex. fungerar utmärkt. De flesta (alla) instrument är dock tämligen okänsliga för polvändning. Du får visserligen en negativ spänning om du vänder det fel, men om det bara är amplitud du vill ha så spelar det ingen roll.



[SpeedKing!]

Vit/blå, svart, gul och grön är plus. De övriga är jordkablar. Så ja du tolkar texten rätt.



[sandstream]

Okej, tackar för svaren!
Ska provmäta i morgon för säkerhets skull.



[Dr.Bike]

Okej, tackar för svaren!
Ska provmäta i morgon för säkerhets skull.

Snart brinner det i ett garage här i närheten...



[sandstream]

Snart brinner det i ett garage här i närheten...

Nej då, så illa ska det inte gå



[sandstream]

Vit/blå, svart, gul och grön är plus. De övriga är jordkablar. Så ja du tolkar texten rätt.

Det var tvärtom, jorden var olikfärgade och de frya pluskablarna hade samma färg



[Gagarin]

Det var tvärtom, jorden var olikfärgade och de frya pluskablarna hade samma färg

En fråga: Håller du på och ska koppla in eller ska du mäta på någon befintlig anläggning???
Om du ska koppla in nåt nytt så kanske du har nån mer bild på din instruktion som ger fler ledtrådar om hur det ska vara
