Anslutningar På R1 brygga

[Lutte]

Hej

sitter och funderar på vilka anslutningar som är vilka på en mikuni förgasarbrygga som kommer från en Yamaha R1

så här tror jag att det är

1: Vevhusvent
2: bensinretur
3: har ingen aning
4: Bensin in


Beklagar den väldigt dåliga bilden då jag enbart har tillgång till en mobil

Tack på förhand

MVH



[Ferspeedboy]

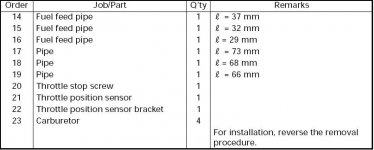

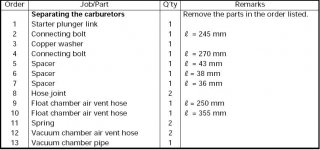

Här har du bilder på förknasarbrygan med anslutningar, ( yamaha YZF-R1 98-99.



[Lutte]

Tackar så mycket det där gjorde det lite enklare. men jag förstår fortfarande in vad Nr 1 & 3 ska anslutas till. kan det möjligen vara vakum?



[Ferspeedboy]

Tackar så mycket det där gjorde det lite enklare. men jag förstår fortfarande in vad Nr 1 & 3 ska anslutas till. kan det möjligen vara vakum?

Nr1 ? Vacuum chamber air vent hose = vakum kammare luftventilation, ska anslutas till luftburken.

Nr3 ? Float chamber air ven hose = Flotör kammare luftventilation, ska anslutas till, hum ska fundera



[Lutte]

Nr1 ? Vacuum chamber air vent hose = vakum kammare luftventilation, ska anslutas till luftburken.

Nr3 ? Float chamber air ven hose = Flotör kammare luftventilation, ska anslutas till, hum ska fundera

men om man inte har en luftburk då?

kan man göra en anslutning på insuget då? på ettan och trean så man har vacum hela tiden?



[Pacman]

Jag hade nyligen av fuggarna på min R1 så jag har det hyfsat färskt i minnet. Nr 1 var inte anslutna till något, och inte heller nummer 4. 2 ska till luftburken och 3 är bensin.



[exc]

Om du inte ska använda bryggan på en r1 och vill att det ska vara original. så behöver du inte ansluta slangarna till något, det är bara utluftningsslangar. Anslut bara soppa in slangen och det ska funka.
Soppa in är på din bild: på baksidan av den 2:a gasaren från vänster
